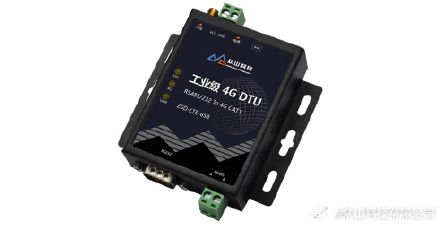

一、设备准备阶段，确保你手头有一台LTE-658 4G DTU。这款设备支持4G网络通信，适用于远程数据传输。你可以参考以下图片了解设备的外观：
二、接下来，将Modbus RTU传感器通过串口连接到LTE-658 4G DTU。这样，传感器采集的数据就可以通过4G网络进行传输。以下是连接示意图：
三、在完成硬件连接后，需要对Modbus RTU传感器的串口参数进行配置，确保与LTE-658 4G DTU的对接顺畅。此外，你还需要配置接收端的公网IP地址或服务器域名地址。这样，4G DTU就能将数据发送到上位机中心，并且能够接收上位机中心下发的控制指令。
四、配置主动采集脚本命令，以实现数据采集和控制。以下是一个示例：
- Modbus采集指令：`01 03 00 01 00 01 12 34` - 脚本表示为：`@C=0103000100011234`，该指令用于采集外接传感器的Modbus数据，并自动计算CRC校验。 - 命令执行或下发后，DTU将响应命令或仪表返回的数据放入发送队列，并在适当的时候上传。
对于命令回传，可以使用以下脚本指令：
- `@E=1` 表示需要回传中心 - `@E=0` 表示不回传
如果不使用此指令，默认为不回传。此指令适用于整个脚本，直到脚本结束。如果某些采集指令需要回传，而有些不需要，只需在相应的采集指令前加入此指令进行控制。
以下是命令回传的示例图片：
在进行数据采集和控制的过程中，我们还需要关注数据的实时性和准确性。以下是另一张示例图片，展示了数据采集的过程：
总结来说，通过以上步骤，我们可以实现Modbus RTU传感器与LTE-658 4G DTU的有效对接，完成数据的远程采集和控制。这不仅提高了数据传输的效率，还降低了现场维护的难度，为智能化远程监控提供了坚实的基础。
最后，特别感谢审核编辑汤梓红的辛勤工作，确保了本文内容的准确性和易读性。
案例背景
一、首先准备一台LTE-658 4G DTU;
二、Modbus RTU传感器串口连接LTE-658 4G DTU串口转4G网络;
三、配置Modbus RTU传感器串口参数与LTE-658 4G DTU对接，配置接收端公网ip地址或者服务器域名地址，促进4G DTU能够把数据发到上位机中心和通过上位机中心下发控制回传指令。
四、配置主动采集脚本命令，完成采集控制。
示例：Modbus
采集指令：01 03 00 01 00 01 12 34
脚本表示为：@C=0103000100011234 采集外接传感器的 Modbus 指令并自动计算CRC校验：64 03 00 11 00 01
脚本表示为：@C=640300110001V1 命令执行或者下发后，DTU自己的响应命令或者仪表返回的数据，DTU放入发送队列，根据定义的发送控制适当的时候进行上传。
命令回传：
@E=1 @E=0
控制@C和@O定义的命令是否需要回传中心@E=1表示回传，@E=0表示不回传
命令回传：
此脚本指令控制@C和@O脚本指令定义的采集命令是否需要回传给中心，value 为1表示需要回传，value为0表示不回传。
不使用此指令时默认为不回传。
此指令为整个脚本全局生效指令，直到脚本结束。
如果有些采集指令需要回传有些不需要回传只需要在相应的采集指令前加入此指令做相应的控制即可。
