CH9121模块实现串口与网络数据透明传输解决方案

CH9121是一款高度集成的TCP/IP协议栈芯片，它能够实现网络数据包与串口数据之间的双向透明传输。该设备支持TCP Client、TCP SERVER和UDP三种工作模式，串口波特率最高可达921600bps，用户可以通过上位机软件进行轻松配置，极大提升了使用的便捷性和效率。
CH9121的内部设计包括了以太网介质传输层(MAC)和物理层(PHY)，这使得它能够高效地处理网络通信。其支持全双工或半双工自适应的10/100M以太网接口，并且与IEEE 802.3协议兼容，确保了设备的广泛适用性。此外，MDI/MDIX线路的自动转换功能进一步简化了布线要求。
在通信方面，CH9121展现了卓越的灵活性。它不仅支持多种波特率，从300bps到921600bps，还能够适应3.3V和5V的串口TTL电平，确保了与不同设备的兼容性。更重要的是，串口可以支持全双工和半双工通讯，并具备RS485收发自动切换的能力，这对于复杂的应用场景尤其有用。
网络配置方面，用户可以通过上位机软件来设置工作模式、端口、ip地址以及串口波特率等参数，这种人性化的设计大大降低了配置难度。同时，CH9121还支持虚拟串口，使得用户可以更灵活地实现数据的传输。
CH9121的应用领域广泛，其在工业控制、智能家居、远程监控等多个场合都能发挥重要作用。以下是CH9121的应用框图，展示了其在系统中的位置和作用。
对于开发者而言，获取CH9121的开发资料是非常便利的。用户手册（CH9121DS1.PDF）提供了详尽的指导和说明，而CH9121EVT.ZIP文件包中包含了开发板说明、配置工具及其说明，帮助用户快速上手。此外，CH9121PCB.ZIP文件则提供了开发板的原理图和PCB设计，为硬件设计提供了极大的方便。
值得一提的是，CH9121的姊妹产品CH9120同样值得关注。它是一款网络串口双向透传芯片，内置了10M PHY，支持TCP/UDP传输，并且不需要单片机编程即可实现串口和网络配置，为开发者提供了更多的选择。
总之，CH9121以其高度集成、灵活配置和广泛兼容性，在当今的物联网和工业自动化领域中扮演了重要的角色。无论是从网络通信还是从开发便利性的角度来看，CH9121都是一个值得信赖的解决方案。

概述

CH9121 集成TCP/IP 协议栈，可实现网络数据包和串口数据的双向透明传输，具有TCPCLIENT、TCP SERVER、UDP 3 种工作模式，串口波特率最高可支持到921600bps，可通过上位机软件轻松配置，方便快捷。

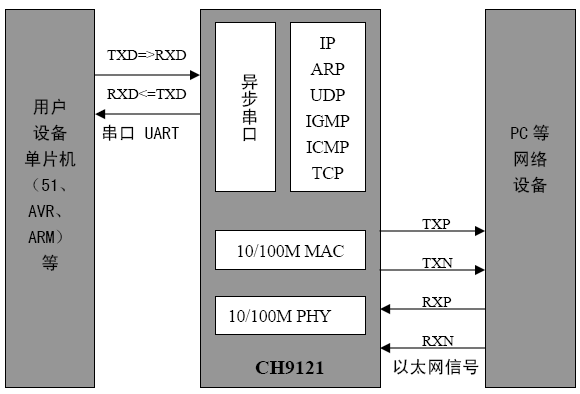

下图为CH9121 应用框图：

特点

内部自带以太网介质传输层(MAC)和物理层(PHY)。

实现串口数据和网络数据的双向透明传输。

支持10/100M，全双工/半双工自适应以太网接口，兼容IEEE 802.3 协议。

支持MDI/MDIX 线路自动转换。

工作模式支持TCP CLIENT、TCP SERVER 和UDP 模式。

串口波特率支持300bps ～ 921600bps。

串口TTL 电平，兼容3.3V 和5V。

串口支持全双工和半双工串口通讯，支持RS485 收发自动切换。

工作模式、端口、IP 等网络参数，串口波特率等参数可通过上位机配置。

支持虚拟串口。

应用

开发资料

CH9121DS1.PDF，即CH9121用户手册。

CH9121EVT.ZIP，包含：

CH9121开发板说明

CH9121配置工具及说明

3.CH9121PCB.ZIP，包含：

CH9121开发板原理图和PCB

更多芯片

CH9120: 网络串口双向透传芯片, 内置10M PHY,支持TCP/UDP传输,串口/网络配置,无需单片机编程
