飞鱼星交换机RSTP支持及配置方法详解

在信息化飞速发展的今天，网络设备的稳定性与高效性至关重要。飞鱼星交换机作为一款高性能的网络设备，不仅支持主流的RSTP协议，还能在复杂网络环境中实现稳定可靠的通信。
RSTP，即快速生成树协议，是IEEE 802.1D标准的升级版。它能在短时间内恢复网络拓扑，提高网络可靠性，减少网络故障对业务的影响。在飞鱼星交换机中，要启用RSTP功能，只需在“功能配置”标签中勾选相应选项即可。
RSTP的根交换机是拥有最小RSTP优先级值的交换机。若需手动指定根交换机，可在配置界面选择更小的优先级值。同时，飞鱼星交换机还提供了STP兼容模式，以满足连接老式设备的需要。但需要注意的是，启用STP兼容模式将失去RSTP的一些增强特性。
网络直径是指两个交换机之间跨越的最大跳数。合理设置网络直径，可以优化网络性能，降低网络拥塞。BPDU发送间隔是指相邻两个BPDU之间的发送等待时间，合理设置BPDU发送间隔，可以提高网络稳定性。
飞鱼星交换机还提供了丰富的RSTP端口管理功能。通过“RSTP端口管理”标签，可以调整各端口的RSTP特性。例如，可以设置端口的RSTP管理状态、优先级和防BPDU攻击特性。在具体设置时，建议保持默认值，如有特殊需求，请在技术支持工程师的指导下进行。
此外，飞鱼星交换机还提供了RSTP端口状态查看功能。通过“RSTP端口状态”标签，可以查看每个端口的RSTP状态与属性，如所属Trunk组、管理状态、优先级、转发状态、角色和防BPDU攻击等。这些信息的了解，有助于用户更好地监控和管理网络。
总之，飞鱼星交换机凭借其强大的功能和稳定性，成为了网络设备市场上的佼佼者。在保障网络通信稳定、高效的同时，还能满足用户多样化的需求。无论是企业还是家庭用户，都能在飞鱼星交换机中找到满意的产品。

飞鱼星交换机是支持RSTP的。

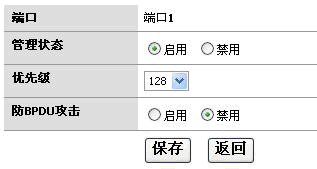

B. 要启用快速生成树功能请在“功能配置”标签中，勾选 ，参见上图所示； RSTP 的根交换机是拥有最小的 RSTP 优先级值的交换机，因此，您若要手动指定根交换机，请在 处选择更小的优先级值，参见上图所示； 若要因连接老式设备而启用 STP 兼容模式，那么将失去 RSTP 带来的诸多增强特性。 网络直径是指在您的二层网络中，两个交换机之间跨越的最大跳数，请根据您的具体情况来设置该值。 BPDU 发送间隔是指相邻的两个 BPDU 之间的发送等待时间。 后面 3 个选项的更改可能会对 RSTP 的运行效率与性能产生影响，我们推荐保持默认值，若您确实有更改的需要，请在我们的技术支持工程师的帮助下完成。 对上述各选项更改完毕后请一定记得保存！ C. 要调整各端口的 RSTP 特性，请点击“ RSTP 端口管理”标签，参见下图所示。    每个端口可调整的属性包括“管理状态”、“优先级”与“防BPDU攻击”特性，要具体设置请点击弹出窗口见下图：

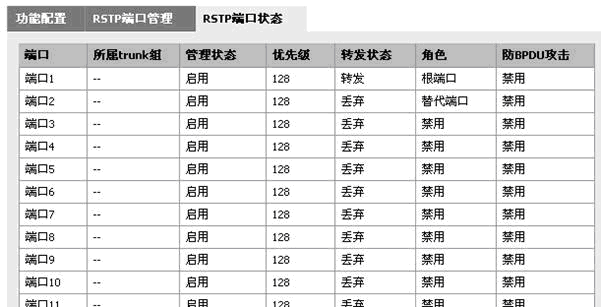

管理状态： 在该端口上是否启用 RSTP 。 优先级： 标识出从该端口上发出的 BPDU （ Brige Protocol Data Unit ，桥协议数据单元）所携带的端口优先级值，该值将可能影响根端口与指定端口的选举，越小越优先。 防 BPDU 攻击： 该特性的目的是防止在现有拓扑中连接非信任交换机后，撼动根交换机的地位导致二层拓扑的变更，造成与设计不符的次优路径。若在该端口上启用了此功能，则该端口将不再发送与接收 BPDU 。注：该功能应仅用于连接主机的端口。 这些选项的调整将直接影响 RSTP 的运行，我们推荐保持默认值，若您确实有更改的需要，请在我们的技术支持工程师的帮助下完成。 D. 要查看各端口的生成树状态，请点击“ RSTP 端口状态”标签，参见下图所示。   每个端口的 RSTP 状态与属性用一行来显示，其中： 所属 trunk 组： 标识出该端口是否以链路聚合组成员的形式运行 RSTP 。 管理状态： 标识出在该端口上是否启用了 RSTP 。 优先级： 标识出从该端口上发出的 BPDU （ Brige Protocol Data Unit ，桥协议数据单元）所携带的端口优先级值，该值将可能影响根端口与指定端口的选举。 转发状态： 标识出该端口当前所处的状态，启用了 RSTP 的端口将始终在 3 种状态之间切换，这 3 种状态分别是学习、转发与丢弃。 角色： 标识出启用了 RSTP 的端口在当前拓扑中的身份， RSTP 共定义了 5 种端口角色，这 5 种角色分别是根端口、指定端口、替代端口、备份端口与禁用端口。 防 BPDU 攻击： 该特性的目的是防止在现有拓扑中连接非信任交换机后，撼动根交换机的地位导致二层拓扑的变更，造成与设计不符的次优路径。若在该端口上启用了此功能，则该端口将不再发送与接收 BPDU 。注：该功能应仅用于连接主机的端口。
