楼道交换机VLAN配置：Tag VLAN应用实例

在现代社会，网络已经成为我们日常生活中不可或缺的一部分。而为了实现不同交换机之间同一VLAN的主机互访， VLAN技术被广泛应用。下面，我们就以两台楼道交换机TL-SF1008L为例，详细讲解如何通过配置来实现这一需求。
首先，我们需要明确网络需求。在这个案例中，Switch A和Switch B用8号端口进行级联。同时，Switch A的1-3号端口与4-7端口不能互访，也不能与Switch B的4-7号端口互访；同样，Switch B的1-3号端口也是如此。而Switch A的1-3号端口和Switch B的1-3号端口属于vlan2（能够互访），Switch A的4-7号端口和Switch B的4-7号端口属于vlan3（能够互访）。
为了满足上述需求，我们需要进行以下配置：
1. VLAN类型选择802.1Q VLAN。 2. 将Switch A和Switch B上的1-3号端口、级联口8划分为vlan2，并将1-3号端口的PVID设置为2。 3. 将Switch A和Switch B上的4-7号端口、级联口8划分为vlan3，并将4-7号端口的PVID设置为3。 4. Switch A和Switch B的8号端口的PVID保持默认的1。
接下来，我们以Switch A为例，讲解具体配置步骤。需要注意的是，Switch B的配置与Switch A相同。
1. 通过RSSManager管理软件连接交换机，进入“交换机功能设置”——“VLAN设置”。 2. 选择“802.1Q VLAN”，并在“输出端口VLAN Tag控制”选项框中8号端口（级联端口）上点击右键，选择“插入VLAN tag”，将1-7号端口改为“移除VLAN Tag”。 3. 选择“802.1Q VLAN设置”，在VLAN组3上右击，选择“编辑”，配置端口4-7和8（级联端口）属于VLAN 3，VLAN ID为3。 4. 同样地，配置VLAN 2，将1-3和8端口划到VLAN 2中，VLAN ID为2。 5. 修改1-3号端口的PVID值为2，将VLAN组设置为02。 6. 相同方法，将4-7号端口的PVID值配置为3，保持端口8的PVID为默认的1。 7. 保存配置，以免交换机断电或重启导致配置信息丢失。
至此，Switch A的配置已经完成。Switch B的配置方法与Switch A相同。
需要注意的是，在802.1Q VLAN中，不同交换机之间需要互通的VLAN，它们对应的VLAN组可以不同，但VLAN ID必须相同。
通过以上配置，我们成功实现了同一VLAN下不同交换机之间主机的互访。这样的配置不仅提高了网络的安全性，也为网络管理带来了便利。在今后的网络建设过程中，我们可以根据实际需求，灵活运用VLAN技术，为用户提供更加稳定、高效的网络服务。

在现实生活中，越来越多的网络环境需要用到Tag vlan来实现同vlan主机跨交换机互访。下面，我们就以两台我司楼道交换机TL-SF1008L为例来实现上述需求。

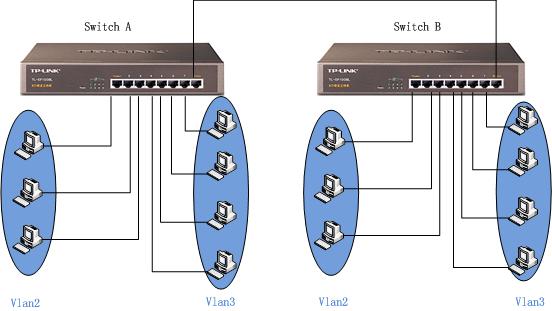

网络需求

1. Switch A和Switch B用8号端口进行级联。

2. Switch A的1-3号端口既不能和4-7端口互访，也不能和Switch B的4-7号端口互访；Switch B的1-3号端口也是如此。

3. Switch A的1-3号端口和Switch B的1-3号端口属于vlan2（能够互访）。

4. Switch A的4-7号端口和Switch B的4-7号端口属于vlan3（能够互访）。

需求分析

1. VLAN类型---802.1Q VLAN。

2. 将Switch A和Switch B上的1-3号端口、级联口8划分为vlan2，1-3号端口的PVID设置为2。

3. 将Switch A和Switch B上的4-7号端口、级联口8划分为vlan3，4-7号端口的PVID设置为3。

4. Switch A和Switch B的8号端口的PVID都保持默认的1。

交换机配置

以Switch A为例，Switch B的配置和Switch A一样。

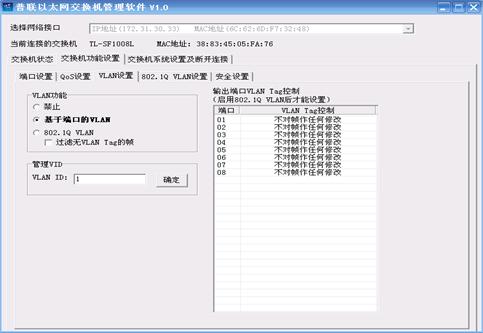

1. 通过RSSManager管理软件连接交换机，进入菜单：“交换机功能设置”---“VLAN设置”，配置界面如下图所示：

2. 选择“802.1Q VLAN” ，并且在“输出端口VLAN Tag控制” 选项框中8号端口（级联端口）上点击右键选择“插入VLAN tag”，将1-7号端口改为“移除VLAN Tag”，如图所示：

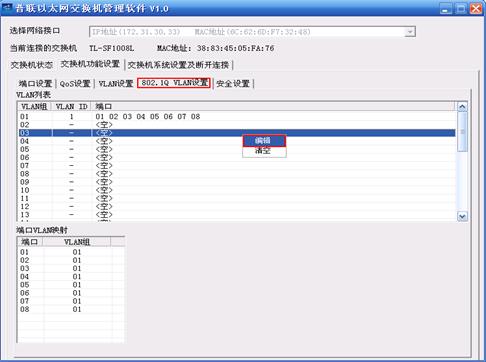

3. 选择“802.1Q VLAN设置”，在VLAN组3上右击，选择“编辑”，如图所示：

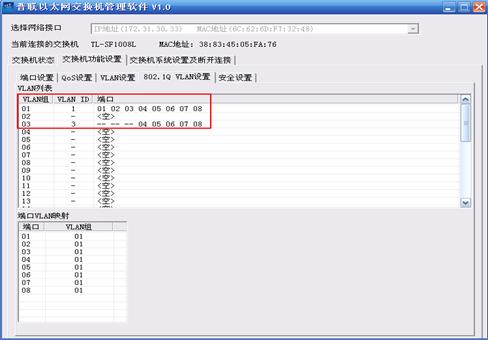

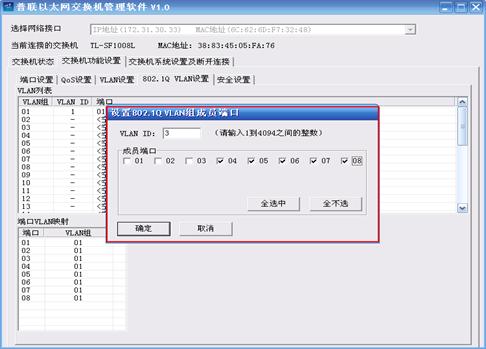

4. VLAN 3包括端口：4-7和8（级联端口）；VLAN 1 保持默认，VLAN ID 配置为3，添加4-7、8号端口→“确定”。

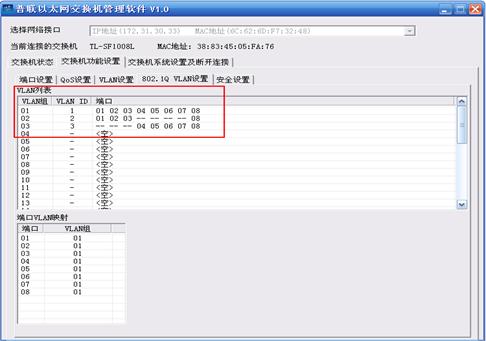

5. VLAN 2的设置和VLAN 3是一样的，VLAN 2是把1-3，8端口划到VLAN 2中，设置完之后结果如下图所示：

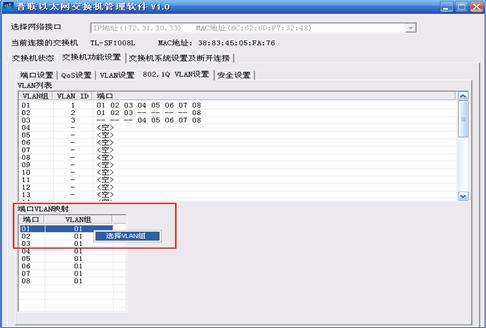

6. 修改1-3号端口的PVID值为2：“端口VLAN映射”依次在1到3号端口上面右击→“选择VLAN组”→选择VLAN组为02→“确定”，如下图所示：

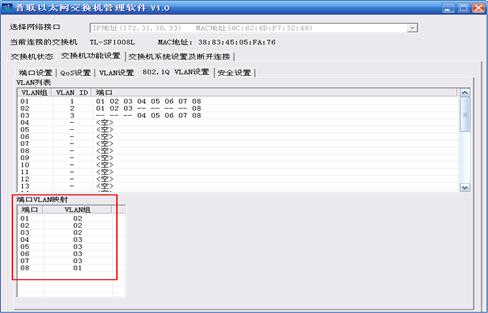

7. 相同的方法，将4-7号端口的PVID值配置为3，端口8保持默认的1，配置完成后结果如下图所示：

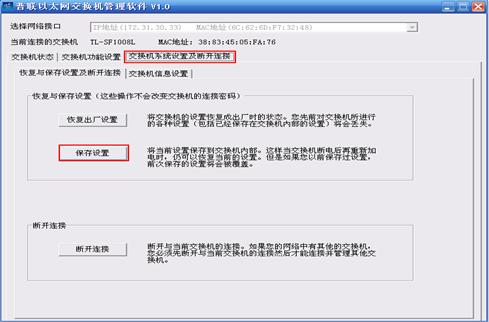

8. 保存配置，以免交换机断电或者重启导致配置信息丢失，如下图所示：

至此，switch1的配置已经结束。switch2的配置方法与switch1的配置方法一样。

注：在802.1Qvlan中，不同交换机之间需要互通的vlan，它们对于的VLAN组可以不同，但是他们的VLAN ID必须相同。
